电风扇和家用电器双向可控硅多功能电子控制器

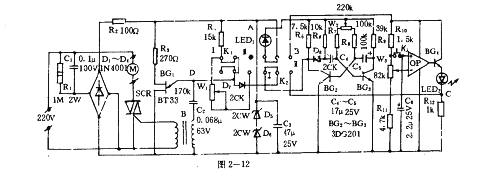

多功能电子控制器电路如图2—12所示。可控硅本控制器具有全电子无级调速，模拟自然风，4小时定时等功能。适用电风扇等家用电器的控制。

市电经降压整流滤波后获得18～20V直流电源，K1、K2置于Ⅱ时，BG1振荡，频率约在35一-1500Hz的脉冲经B触发SCR可控硅导通。其导通角可以调整W1来改变达到调速目的，运算放大器OP与C6,W3等组成定时电路。按下K3时OP正向饱和，BG4导通，LED亮，C点高电位。松开K2后，C6通过OF放电，随后OP翻转为负向饱和，BGa截止，C点低电位。C2通过D7、R12放电使BG1，停振，SCR可控硅关断，定时结束。调W3可改变OP的“一”端电位，设定定时时间。

当K1K2置于I时，BG2、BG3。等构成多谐振荡器工作，频率低于1Hz；于B点输出矩形脉冲控制BG，的振荡与否，使SCR可控硅时通时断，可使电风扇模拟自然风。
