两个100A单向可控硅应用工业大电炉功率调节器线

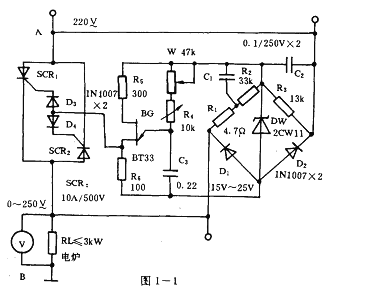

   图1一1所示的电路适用于工业大功率负载进行功率调节。如果可控硅用100A的，负载功率可达30kW。该电路简单，线性好，导通角可达175。输出电压在215V以内任意调节。
    接上电源，当A正B负时，SCR2单向可控硅反偏，BG输出脉冲经D3开通SCR1单向可控硅；当B正A负时，SCRl单向可控硅反偏，BG输出脉冲开通SCR2。调节W改变C3的值(即调节充电时问)．即可改变SCR单向可控硅的导通角．实现电炉功率调节。
