三象限双向可控硅和四象限双向可可控硅主要区

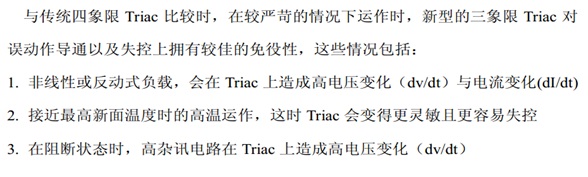

三象限（3Q）双向可控硅具有和四象限（4Q）双向可控硅不同的内部结构，它在门极没有临界的重叠结构。这使它不能在第四象限工作，但由于排除了第四象限的触发，同时避开了四象限（4Q）双向可控硅的缺点。由于大部分电路工作在第一和第三象限（用于相位控制），或者工作在第二和第三象限（用于简单的极性触发，信号来自IC电路和其它电子驱动电路），因而和所取得的优点比较，损失第四象限的工作能力是微不足道的代价。

三象限（3Q）双向可控硅为初始产品制造厂带来的好处

1、高dVCOM/dt 值性能,不需缓冲电路

2、高dVD/dt 值性能,不需缓冲电路

3、高dICOM/dt 值性能，不必串联电感

如果您的电路采用光耦驱动，那么您可以选取我司的三象限可控硅；如果您的电路电源部分是采用阻容降压，控制部分采用MCU控制，那么您也可以选取我司的三象限可控硅。

上。

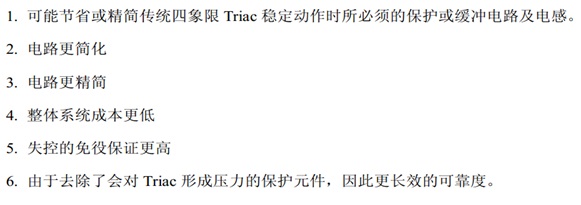

三象限双向可控硅优点
